各種測定器
QuartのX線照射野測定器と高精度電圧/電流計は、検査者の手間なく簡単な操作で測定できるように設計されています。
面倒かつ複雑な事前設定が必要なく使用でき、非常に高精度な測定値が取得可能です。
X線照射野＆ファンビーム測定器

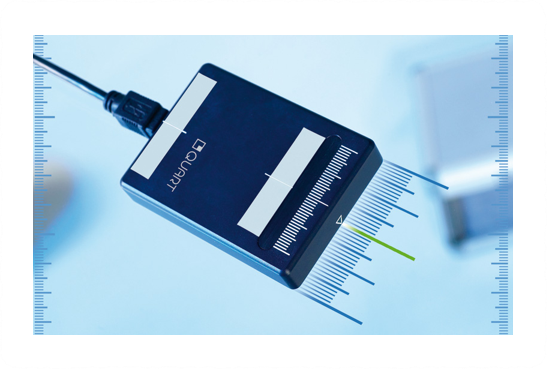

■ QUART nonius（ノニウス）
Ⅹ線照射野とⅩ線の幾何学的な特性を簡単に確認するための測定器です。
ノニウスは非常に順応性が高く、アナログ/デジタルシステムの両方に対応し、CTやデンタル装置のⅩ線ファンビーム特性の分析にも使用することができます。また名前が示すように0.1mm範囲まで測定可能なほど精度が非常に高いのが特長です。

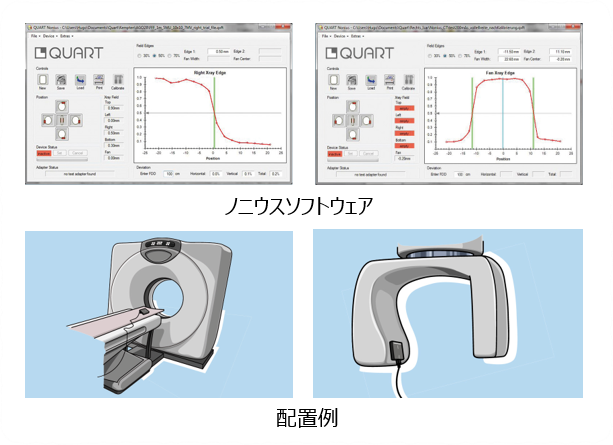

その正確性から最近の研究では、放射線治療のX線照射野測定にも使用できることが証明されています。付属のソフトウェアでは測定結果がわかりやすく視覚化され、Windows OS搭載のほぼ全てのPCに接続可能です。
さらにシリアル撮影にも対応しており、トモシンセシスやCTの移動量などの測定も可能です。
[使用方法] Quart noniusの操作は非常に簡単です。
① noniusとノートPCまたはタブレット（WindowsOS）をUSBで接続します。
② ヘッドユニットを測定位置に設置します。
③ 位置の調整には照射野か参照点を使用します。
④ 照射
⑤ すぐに測定結果が表示されます。
- noniusソフトウェア、USBケーブル、コンパクトなキャリーケースが付属
- オプションで簡単にセンサーを固定できるブリッジホルダーをご用意
| 精度/分解能 | ±0.1 mm |
| 照射閾値 | 線量≧200 μGy 線量率≧20 μGy/s |
| 最小照射量 | 不定(測定装置による) |
| 測定方法 | オープン測定(追加フィルター不要) |
| 接続 | USB 2.0(プラグアンドプレイ) |
| 温度 | 使用温度 15 ~ 40 °C 保管温度 0 ~ 50 °C |
| システム要件 動作環境 | Pentium III、128 Mb RAM、USBｘ1 Windows 10,7, Vista, XP |
| センサーエリア | 40mm(16個のセンサーエレメント) X線不透過の中央マーカー(テスト照射で可視化) 照射野とレーザーマーカー用に改良された部品 |
| 重さ | 190 g(USB ケーブルを除く) |
| ヘッドユニットサイズ | 55×75×15 mm(W×L×H) |
高精度電流/電圧計

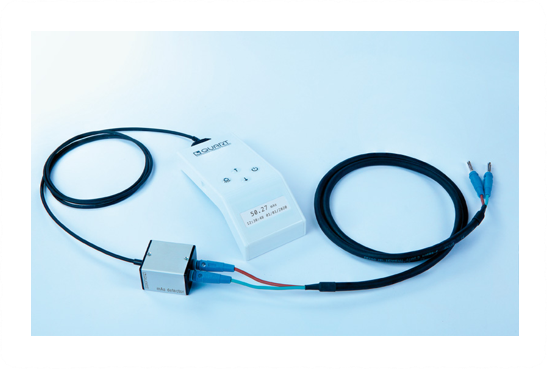

■ QUART didoMAS（ディードマス）
一般撮影からマンモグラフィまで、ほぼすべてのⅩ線装置で測定が可能。
測定範囲は自動的に設定され、事前設定は必要ありません。
測定器ヘッドと回路の接続のためにカスタマイズされたケーブルがセットに含まれます。
- 毎秒更新される測定値の表示
- 充電式のバッテリーを搭載し約80時間の連続使用が可能
- 3~4時間でフル充電
- 低充電時の警告音
| mAs | 範囲 誤差 | 0.001 ~ 9999 mAs ±0.01mAs または 1% |
| 電流 | 範囲 測定モード 誤差 | 0.1 ~ 999 mA リアルタイム/最大/平均 ±0.1 mA または 0.5 % |
| 照射時間 | 範囲 モード 誤差 | 1.0 ms ~ 300 s 持続電流 ±1.0 ms(矩形波) |
| 重さ | ベースユニット センサー | 180 g 120 g(ケーブル込) |
| サイズ | ベースユニット センサー | 170×70×45 mm(LxWxH) 47×30×40 mm(LxWxH) |
