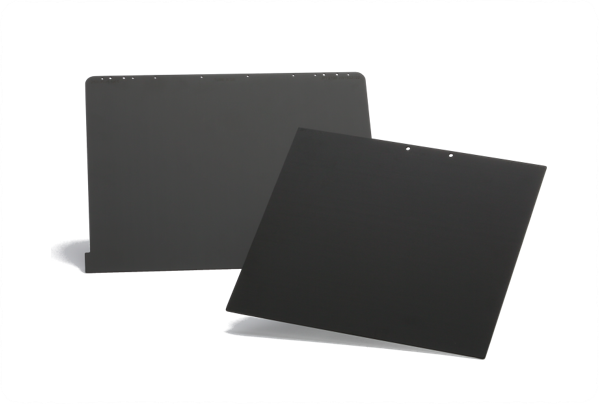

カーボングラファイトグリッド
箔の直進性に優れ、高精度な管理が可能なため、不均一性に起因するモアレの発生を抑制します。
■ 特徴
- カーボングラファイトグリッドは、JPI独自の製造工法により開発された製品です。

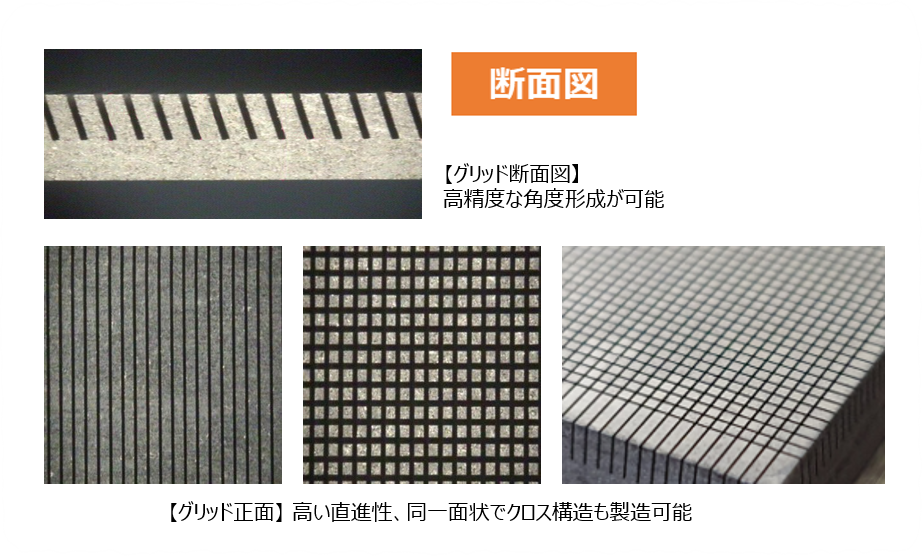

半導体業界の切削工程を応用した精密加工により、箔の不均一性に起因するモアレ現象を低減しています。 - 繊細な画像が求められるマンモグラフィやアンギオグラフィに最適です。
最大135本/cmまでの高密度グリッドの製作が可能であり、高い精度が求められるアンギオ装置やトモシンセシス装置にも対応しています。
また、100本/cm以上の高密度グリッドを使用することで揺動機構を必要とせず、マンモグラフィ装置における揺動システム由来のノイズトラブルの低減が可能です。 - 箔厚やグリッドライン角度の自由度が高く、極小サイズやクロスグリッドなど多様な仕様に対応可能なため、研究開発用途の試作にも適しています。
■ カーボングラファイトグリッドの仕様一覧
| サイズ | 本数 (/cm) | 比率 (:1) | 焦点距離 | カバー材 |
|---|---|---|---|---|
| 30×30cm まで | 135本 126本 105本 92本 85本 80本 41本 36本 | 15:1 14:1 12:1 10:1 8:1 6:1 5:1 4:1 3:1 | 44cm 60cm 80cm 100cm 120cm 150cm 180cm 200cm | ·カーボン |
* 上記仕様以外でもご要望に応じた仕様で製作可能です。
■ 物理的特性値
| 本数 / 比率 | 一次Ⅹ線 透過率 (Tp) | 露出倍数 (B) | コントラスト 改善度 (K) | 選択度 (S) | イメージ 改善係数 (Q) |
|---|---|---|---|---|---|
| 31本 / 5:1 | 76% | 1.73 | 1.36 | 4.00 | 1.10 |
| 36本 / 5:1 | 75% | 1.75 | 1.38 | 4.10 | 1.06 |
| 41本 / 5:1 | 74% | 1.78 | 1.40 | 4.20 | 1.04 |
＊撮影条件：a.35kv 50mAs, b.焦点範囲0.1/0.3mm, c.焦点距離60cm, d.モリブデンフィルター
＊測定器：蛍光メーター
＊IEC 60627（第3版2001改正）5.1.4b, 5.2.1, 5.2.3節 準拠
