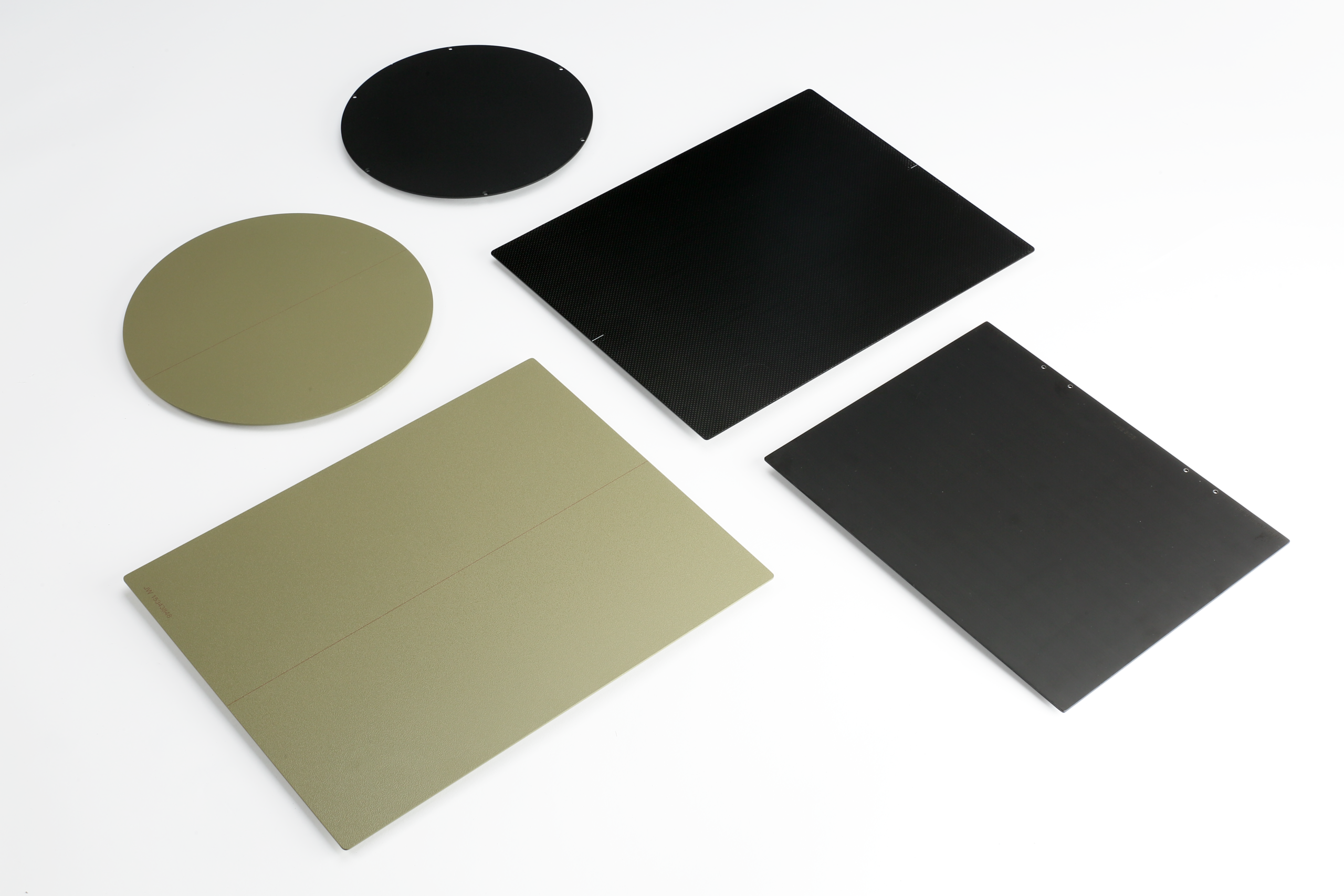

アルミグリッド

■ 特徴

• JPIグリッドは高純度の鉛を使用して製作されており、散乱線除去に優れた効果を発揮します。
• 均一化されたアルミ箔と鉛箔を用い、精密に研磨することで、ムラのない高画質な画像取得を実現します。
• 受像部に合わせて高密度（120本/cm など）に最適化されたグリッドをご使用いただくことで、モアレの解消が可能です。
• 実測値に近い物理特性値に基づくシミュレーションデータの提供や、最適なグリッド仕様のご提案も可能です。
• デジタル画像解析ソフトウェアを社内で開発・運用することで、より安定的かつ高品質なグリッドの提供を実現しています。
• 17×17インチだけでなく、メガグリッドを用いた中・長尺サイズなど、特殊サイズのグリッド製作も可能です。
• カーボンカバーをご使用いただくことで耐久性が向上し、安定したX線透過が期待できます。
• 標準的な四角形グリッドに加え、お客様のご要望に応じたカスタム形状での製作にも対応しています。

■ JPIグリッドの仕様一覧

サイズ	グリッドの外形寸法
本数/cm	1cmあたりの吸収物質の本数
比率	グリッドの厚さ (吸収材と中間物質の厚みの比)
焦点距離	X線管からグリッドまでの距離 (FD/SID)

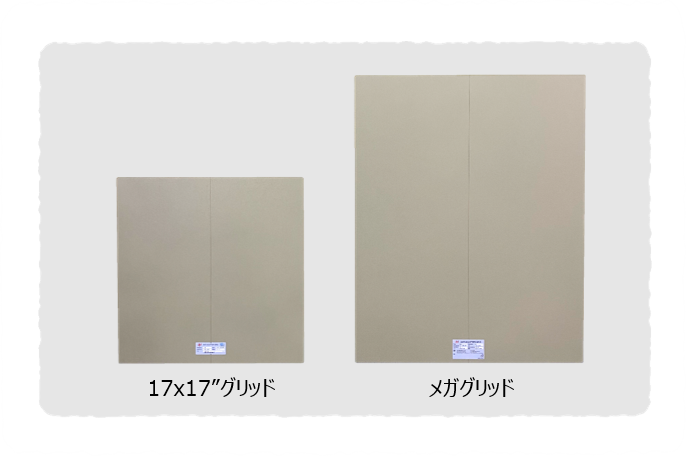

■メガグリッド

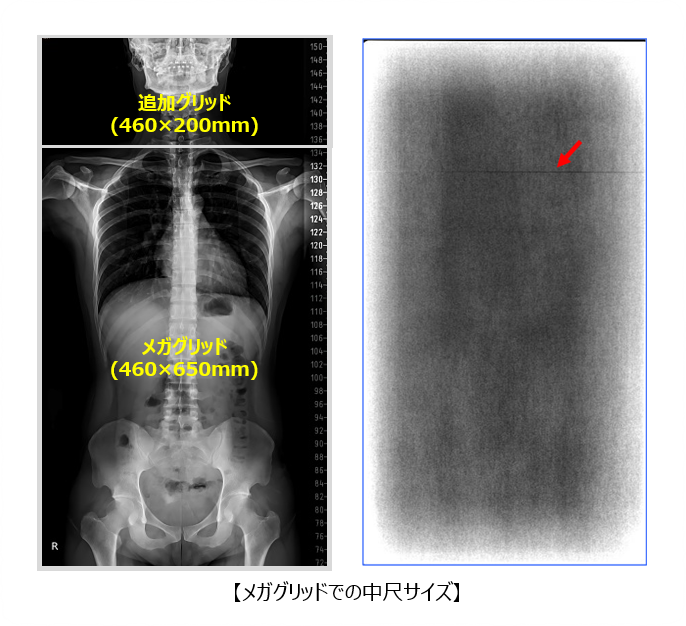

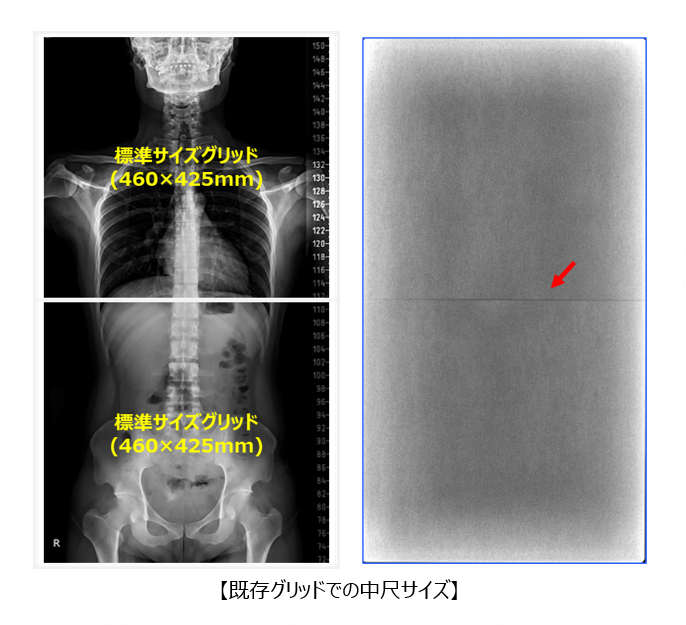

従来、長尺・中尺サイズのグリッドは、2～3枚を連結して製造されていました。
そのため、連結部が画像中心付近に位置し、主要な患部が映る中心部と干渉するという課題がありました。

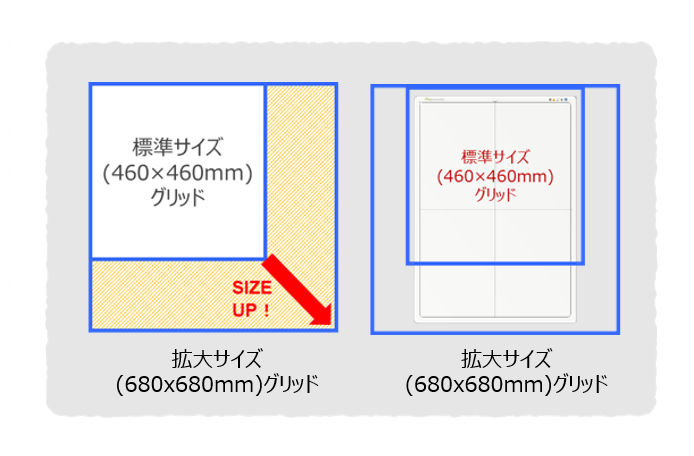

当社では、グリッドの製造可能サイズを最大680×680mmまで拡大する技術を開発し、連結部を任意の位置に配置することで、画像中心部と干渉しないグリッドの製造を実現しています。

■ アルミグリッドの仕様一覧

サイズ	本数 (/cm)	比率 (:1)	焦点距離	カバー材
<規格サイズ> 17×17″ 半切(14×17″) 大角(14×14″) 大四切(11×14″) 四切(10×12″) 六切(8×10″) <長尺サイズ> 半切3枚(14×51″) 大角3枚(14×42″) 四切3枚(10×36″)	135本 125本 120本 105本 100本 92本 90本 85本 80本 78本 70本 60本 52本 40本	17:1 15:1 14:1 13:1 12:1 10:1 8:1 6:1 5:1 4:1 3:1	80cm 100cm 120cm 130cm 140cm 150cm 170cm 180cm 200cm	· アルミ · カーボン

＊上記仕様以外でもご要望に応じた仕様で製作可能です。
＊17×17″サイズと中・長尺サイズ製品はmmサイズでご指定ください。
