一般撮影/透視撮影用　画像評価ファントム

■ QUART SP_dl

定期的なQA/QCに最適な画像評価ファントムです。
一般撮影および透視撮影にて、デジタル/アナログシステムの両方で使用できます。
一度の照射でⅩ線システムの画像品質管理に必要な全てのパラメータを取得できます。
QUART SP_dlファントムは、IEC、DIN 6868-150、DIN 6868-4、IPEM、ÖNORM、PN-EN、AFSSAPSに準拠しています。

[評価項目]
• 空間分解能　
• 低コントラスト分解能　
• 照射野のアライメント
• 画像均一性　
• アーチファクト, 画像欠損　
• ジェネレータの安定性
• 線質　
• 線量表示

■ QUART SP_dl Extension(オプション)

QUART SP_dlは330×330mmまで拡張が可能です。

■ kV Calibration for SP_dl Test Object(オプション)

電圧を測定する為のテストオブジェクトです。
2つのことなる試験オブジェクト（Yb,Pb）からkVの安定性を簡単に確認することができます。

■ QUART SP_digi

CR、DR(CCD)やフィルムシステムの一般撮影および透視撮影装置に最適な画像評価ファントムです。
平面グリッド構造がないため、混在している異物を明確に表します。
IEC 61223-3-1と-2-11と同様にDIN 6868-13、-58と-150に準拠しています。

■ QUART SP_Vario

フィルムシステムの一般撮影装置や透視撮影装置に最適な画像評価ファントムです。
デジタルX線イメージングモダリティの基本的な解像度テストにも使用可能です。
平面グリッド構造がないため、イメージングチェーン内で妨げになるアーチファクトをはっきりと表します。DIN 6868-3と4に準拠しています。

X線管焦点測定ツール

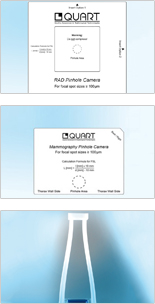

■ QUART RAD Pinhole Camera

■ QUART MAMMO Pinhole Camera

Ⅹ線管焦点の測定ツールです。この測定ツールは、照射野の中心に投影されたⅩ線装置の実行焦点の幅と長さを高精度に測定できるよう設計されています。
スリットカメラ法では2回の撮影が必要ですが、ピンホールカメラ法であれば1回の撮影で焦点寸法の評価が行え、焦点寸法評価の時間短縮が行えます。

• 焦点の経年変化を分析可能
• 投影された焦点内のホットスポットは、より弱い強度でエリアと同様に画像化されます。
• 焦点密度分布の分析には直接、焦点画像を使用します。
• ピンホールの被覆材料は、理想的な対象度と鮮鋭度を提供します。
• AEC（自動露出制御器）との併用可能

■ QUART ZTB

簡単に使用できるビームアライメント評価ツールです。
アライメント精度の評価のための2リング構造を備えております。
オプションの4リング構造では、0~6°の間で異なる角度量の相関を評価することができます。

■ RAD Step Wedge

線量の再現性評価およびフィルムシステムの感度特性評価のためのアルミ階段です。

• ステップ : 21段（1.5mm幅）
• サイズ : 231 x 110 ｘ 31.5 mm

■ QUART NKK

コンパクトな低コントラスト評価用ウェッジツールです。
Ｘ線装置に関する広範囲なコントラスト詳細を評価するために設計されています。
画像内のノイズに対して、このウェッジがまだ見える場合、可視限界（IQF（画質指数）またはCD曲線の限界）の正確な識別を行うことができます。
長さは4cmで、直径2.0mmの低コントラストホールを3つもっているのが特徴です。
